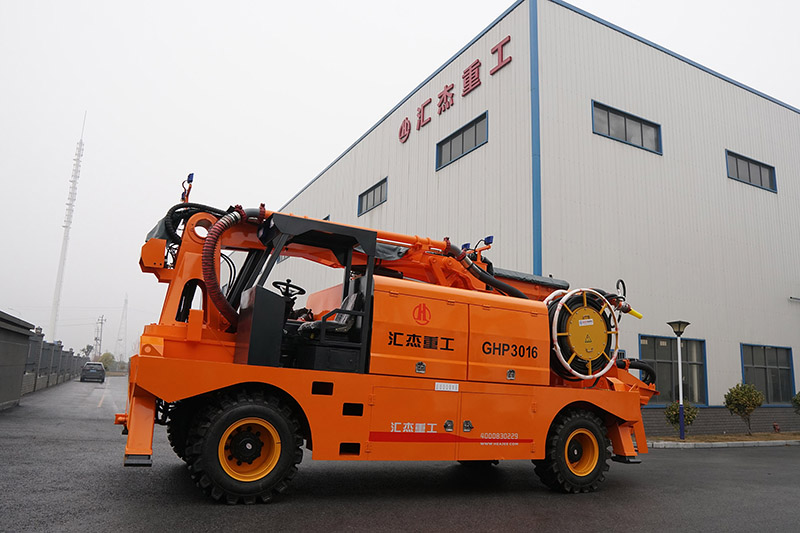

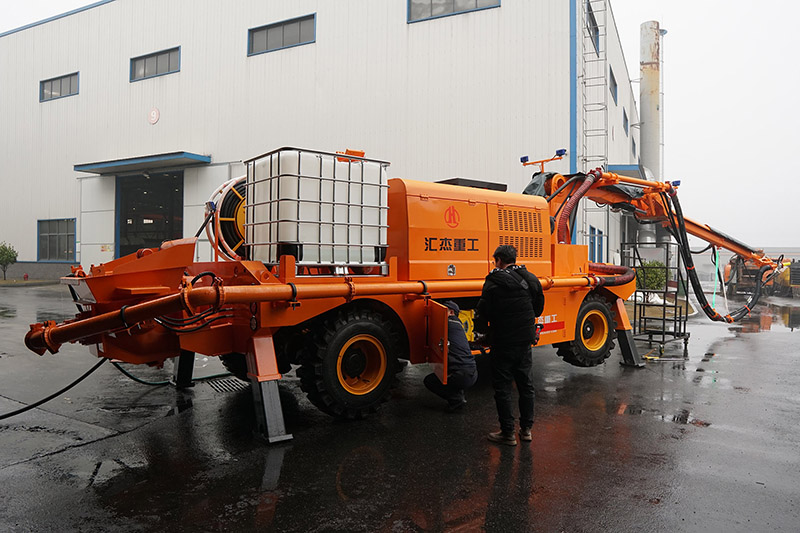

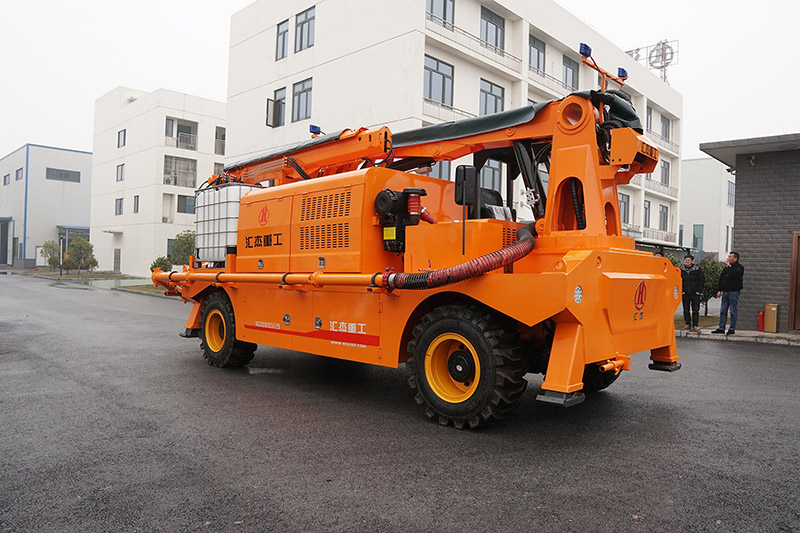

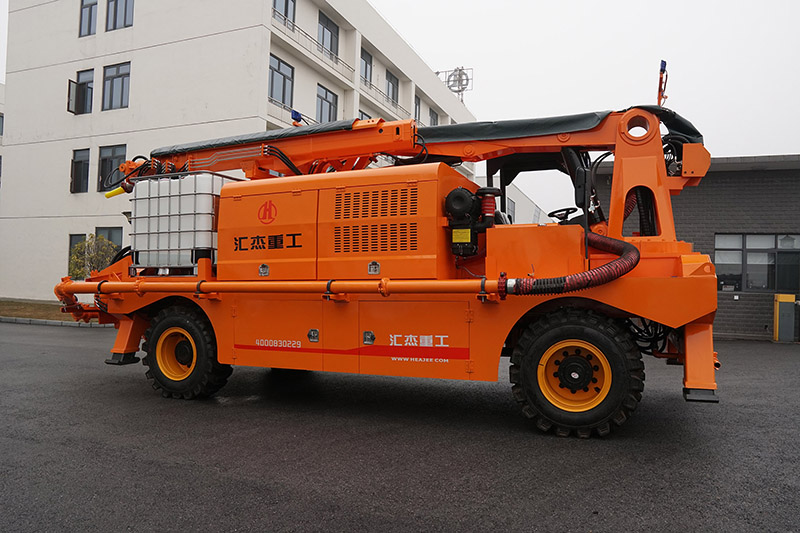

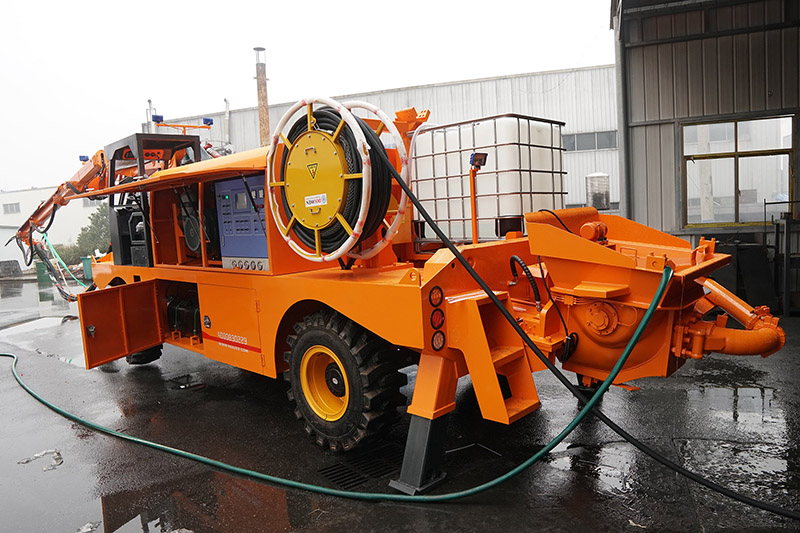

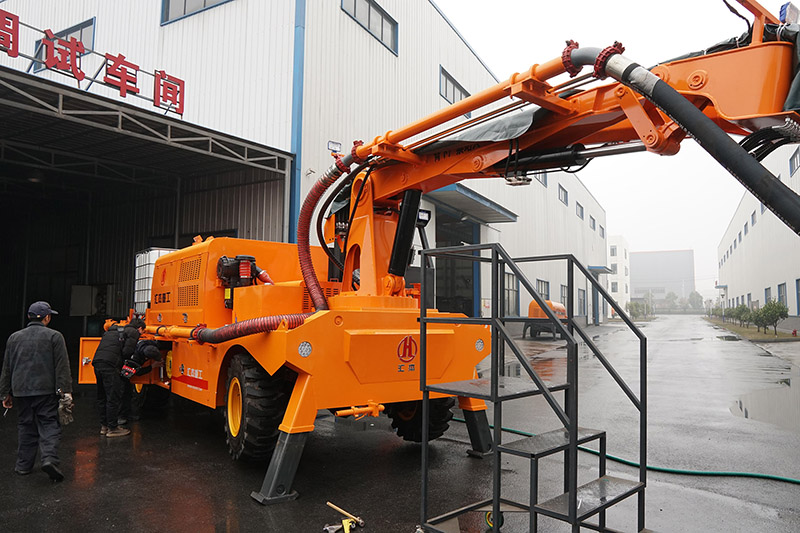

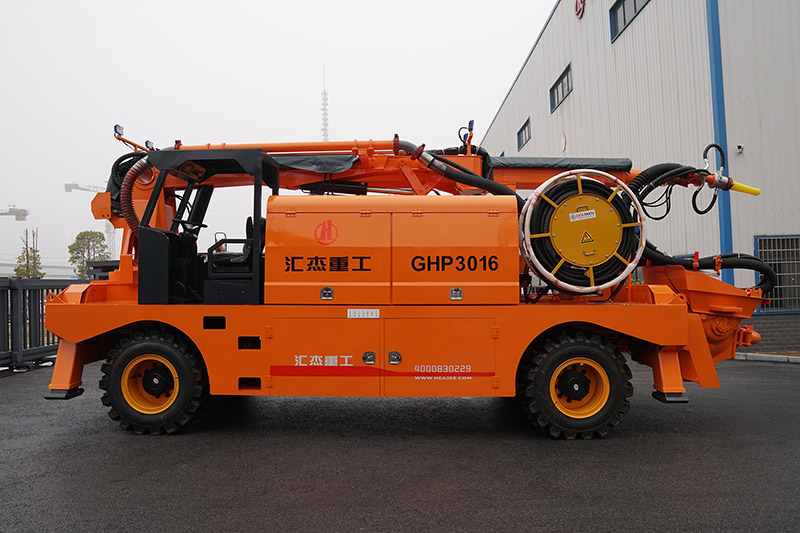

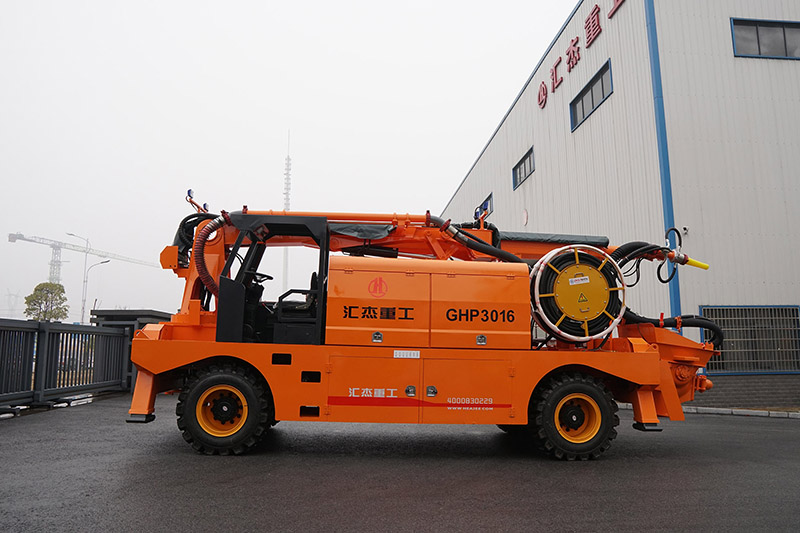

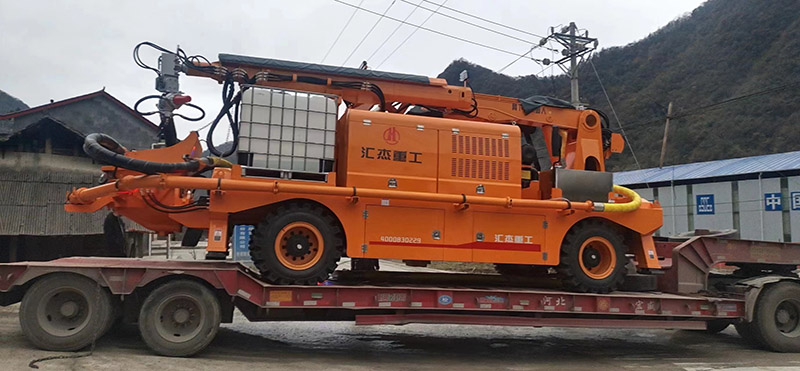

H3016G工程混凝土濕噴臺車的機械臂、泵送系統、液壓系統、電氣系統等關鍵零部件采用了國際、國內知名品牌產品。電氣系統采用先進的智能人機交互界面，對整機工作狀態進行實時檢測、記錄、儲存及報警，對工作參數進行設定并顯示即時運轉工況、運轉數據和故障信息，是實現機電液一體化控制的一種實時、有效、靈活的新型控制系統，全面負責對發動機、液壓泵、液壓控制閥和整機的復合控制，實時對發動機、液壓系統、工作狀態進行檢測和保護，從而保證了整機的高可靠性和高性價比。
H3016G工程混凝土濕噴臺車是我公司為適應隧道施工而對產品的第三代升級，推出的一款新型機電液一體化的混凝土噴射設備，在設計和制造上吸取了國內外著名品牌產品的優點，主要性能參數達到和超過了國際同類型產品的水平。
| 項 目 | 基本性能 | 單 位 | 參 數 |
| 整機參數 | 整車尺寸(長× 寬× 高) | mm | 7898x2650x3310 |
| 整機重量 | g | 16000 | |
| 泵送系統 | 理論噴射排量 | m3/h | 30 |
| 砼缸缸徑 | mm | 180 | |
| 砼缸行程 | mm | 1000 | |
| 輸送管徑 | mm | ф 125 ~ ф90變徑 | |
| 噴射骨料最大粒徑 | mm | 16 | |
| 混凝土出口壓力 | bar | 80 | |
| 料斗容量 | m3 | 0.4 | |
| 行走系統 | 行走方式 | 輪式 | |
| 驅動橋 | 加強型驅動橋 | ||
| 驅動方式 | 四輪驅動 | ||
| 發動機功率 | w | 103 | |
| 軸距×輪距 | mm | 4200×2218 | |
| 最大行走速度 | km/h | 25 | |
| 最大爬坡度 | 30° | ||
| 最小離地間距 | mm | 310 | |
| 制動距離 | m | 5(20km/h) | |
| 機械臂 | 最大噴射高度 | m | 深7.5 ~ 高16 |
| 最大噴射寬度 | m | ±13.5 | |
| 大臂回轉角度 | ( ° ) | 270 | |
| 噴頭周向旋轉角度 | ( ° ) | ±180 | |
| 噴頭左右旋轉角度 | ( ° ) | ±120 | |
| 噴頭刷動角度 | ( ° ) | 8x360 ( 無限連續) | |
| 速凝劑系統 | 速凝劑箱容量 | L | 1000 |
| 驅動橋 | 加強型驅動橋 | ||
| 驅動方式 | 四輪驅動 | ||
| 發動機功率 | w | 103 | |
| 軸距×輪距 | mm | 4200×2218 | |
| 液壓系統 | 主電機功率 | w | 55 |
| 油箱容積 | L | 500 | |
| 主油泵 | 柱塞泵 | ||
| 主泵排量 | ml/r | 130 | |
| 電氣系統 | 操作方式 | 無線遙控+有線遙控 | |
| 控制方式 | 主控制器+觸摸屏顯示 | ||
| 電纜長度 | m | 100 |
